Para todo operador de montacargas, comprender las tablas de capacidades es crítico: una mala lectura puede causar sobrecargas, vuelcos y accidentes graves. Interpretarlas correctamente permite operar con seguridad y prevenir riesgos por exceso de peso.
Por ese motivo, hoy en el blog de Consitec, te brindamos una breve guía para poder entender la información presente en la tabla de capacidad de carga que presenta tu equipo, ya sea si es a combustión o eléctrico. Cabe resaltar que otras personas lo pueden conocer como la placa de capacidad de carga, la placa de características o simplemente la placa de carga. Todas ellas se refieren a lo mismo.
La importancia de leer y comprender la placa, es con el objetivo de que el operador evite exceder los límites de carga descritos en las diferentes condiciones o escenarios que se pueden presentar, ya que esta es una de las principales causas de accidentes en montacargas, producto de la pérdida de la inestabilidad.
Principales términos que debes reconocer
A continuación te enseñamos qué es una tabla de capacidades de carga y cuales son sus principales elementos:
Algo muy común que se presenta en las placas de los equipos industriales, es que las palabras se encuentra en inglés, por ello, es importante primero familiarizarnos un poco con la terminología:
- Model: se refiere al modelo del equipo. Algunos de los modelos más comerciales y usados en la industria son los Komatsu FG25T-17, Caterpillar GP30K, Toyota 32-8fg25, entre otros.
- Serial Number: es el número de identificación del equipo
- Type: se refiere al tipo de combustible que usa el equipo. En este caso existen 4 posibilidades, que el montacargas sea eléctrico, a gasolina, GLP o diésel.
- Truck WT: significa el peso del montacargas
- Forks: hace referencia al peso de las horquillas
- Attach: hace referencia a los accesorios del montacargas
Luego de revisar los detalles principales anteriormente mencionados, analizaremos el gráfico de las capacidades de carga, en primer lugar explicaremos a qué se refiere cada columna:
Columna "A":
En esta columna, generalmente se especifica la capacidad de carga nominal del montacargas en libras (lbs) o kilogramos (kg). La capacidad de carga nominal es la cantidad máxima de peso que el montacargas puede levantar de manera segura en condiciones ideales.
Columna "B":
La columna B proporciona información sobre el centro de gravedad de la carga. Esto es importante porque la capacidad de carga del montacargas puede variar según la posición del centro de gravedad de la carga. Por lo general, esta columna enumera varias alturas de elevación y las capacidades correspondientes. El centro de gravedad de la carga debe estar dentro de los límites especificados para cada altura de elevación.
Columna "C":
La columna C se enfoca en la distancia entre el centro de carga y el centro de gravedad de la carga. Esto se refiere a la distancia desde la parte delantera de la carga hasta el punto donde se encuentra el centro de gravedad. Al igual que en la columna B, se proporcionan capacidades para diferentes alturas de elevación y distancias entre el centro de carga y el centro de gravedad.

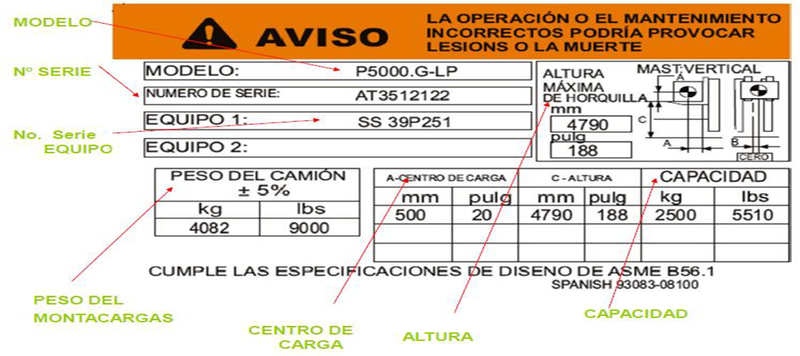

De igual forma te compartimos otro ejemplo en español, en donde se señalan todos los elementos:
Todos estos elementos básicos que componen la placa de carga, son imprescindibles para poder operar un montacargas, además, esta información es de carácter obligatorio de acuerdo a los estándares de OSHA y ANSI.
Para el caso de los montacargas eléctricos, estos también tienen sus propios requerimientos esenciales según estos estándares, como los siguientes:
1.El peso del equipo sin la batería
2. Peso mínimo y máximo aceptable para las baterías
3. Nivel de voltaje del equipo
4. Capacidad máxima asignada en amperios por hora
5. Tipo de batería (E, EE, EO or EX)
Recuerda que si deseas conocer más temas técnicos de los montacargas, en Consitec Perú, contamos con la certificación de Operación Segura de Montacargas, dirigido tanto a personal de empresas como a personas naturales. Esperamos que en este artículo estes aprendiendo algo nuevo.
¿Cómo calcular la capacidad máxima de un montacargas?
En el ámbito de los equipos industriales se utiliza el concepto de momento, el cual permite entender cómo la capacidad de carga de un equipo varía en función de la distancia entre el centro de gravedad de la carga y su punto de apoyo. En los montacargas, esta distancia corresponde al espacio existente entre el centro de gravedad de la carga y la cara de las horquillas.
Para ilustrar lo mencionado anteriormente, tenemos el siguiente supuesto:
- Peso de la carga: 850 KG
- Centro de gravedad de la carga = 700 mm
- Capacidad nominal del montacargas = 1500 kg.
Ahora con estos datos, lo primero que debemos hacer es calcular el momento nominal del equipo y luego el momento real de la carga para asegurarnos que esta no es sea mayor.
Momento máximo del equipo = [1500 kg] * [500 mm] = 680 000 kg.mm
Momento de real de la carga = [850 kg] * [700 mm] = 385 000 kg.mm
Con este resultado, podemos ver que el momento real de carga no excede el momento máximo o real del equipo, sin tener en consideración otras variables. Si deseas seguir aprendiendo más conceptos técnicos aplicados a proyectos reales en centros de distribución, puedes inscribirte a nuestro curso certificado de operador de montacargas, en el cono norte del Callao.
